BSX-81系列变速箱

BSX-81系列单晶炉专用自动变速箱

  BSX-81系列自动变速箱是内置电磁离合器的一体化行星齿轮变速箱,适用于人工晶体生长设备(单晶炉)。
  产品具有1:1和1:81两档变速输出。变速箱在1:81档输出时,离合器和制动器始终处于OFF状态(不通电),因此长期工作没有发热量,同时装置的可靠性也非常高。

  单晶硅炉专用伺服行星减速机,单晶炉变速箱,单晶炉减速机。


工作状态:

  通过直流电源开关的切换轻松实现高低速两档的转换:
  当离合器与制动器同时处于ON状态,输出传动比为1:1。
  当离合器与制动器同时处于OFF状态,输出传动比为1:81。
showcase image

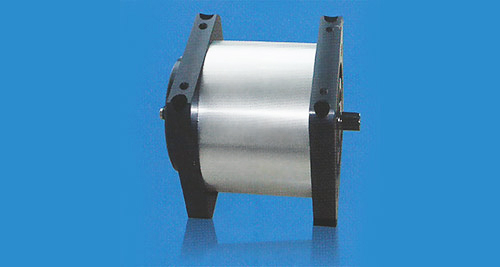

BSX-81卧式系列单晶炉专用变速箱

性能指标:

内容 参数 备注
外形尺寸 135mm*135mm*210mm 可定制
使用环境 常温常压
电源 直流24V,额定电流0.6A
允许最高输入转速 2000r/min
两档变速 1:1和1:81 1:1通电状态,1:81失电状态
额定输出扭矩 5NM/7.5NM/10NM 两种状态下
最大输出扭矩 6NM/9NM/12NM 两种状态下

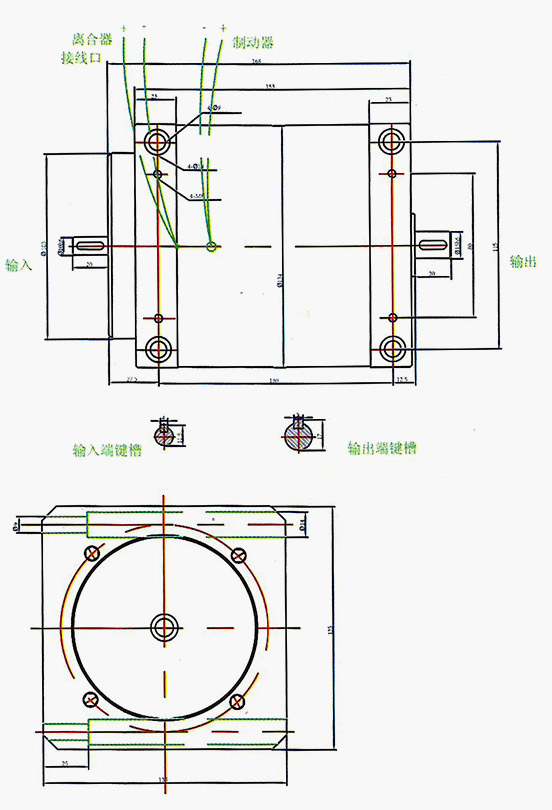

安装说明:


showcase image

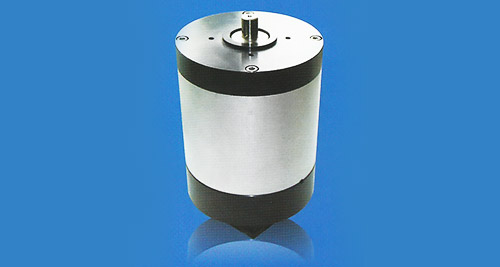

BSX-81直连式系列单晶炉专用变速箱

性能指标:

内容 参数 备注
外形尺寸 φ135*232mm 可定制
使用环境 常温常压
电源 直流24V,额定电流0.6A
允许最高输入转速 2000r/min
两档变速 1:1和1:81 1:1通电状态,1:81失电状态
额定输出扭矩 5NM/7.5NM/10NM 两种状态下
最大输出扭矩 6NM/9NM/12NM 两种状态下


安装说明:
